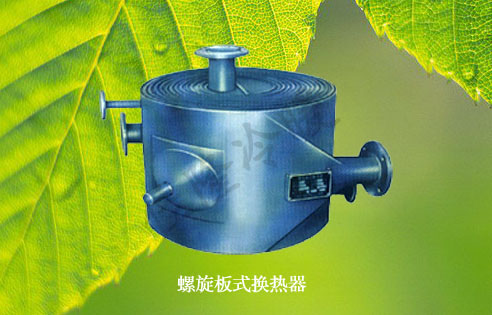

Spiral-plate heat exchanger

螺旋板式换热器是一种高效换热设备,适用汽-汽、汽-液、液-液,对液传热。它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。

公称换热面积 通道间距 碳钢 不锈钢
板 厚
5m2 6—10 4mm 2~3mm
10m2 6—10 4mm 2~3mm
20m2 6—14 4mm 2~3mm
30m2 10—14 4mm 2~3mm
40m2 10—14 4mm 2~3mm
50m2 10—14 4mm 2~3mm
60m2 14—18 4mm 2~3mm
70m2 14—18 4mm 2~3mm
80m2 14—18 4mm 2~3mm
100m2 14—18 4mm 2~3mm
120m2 14—20 4~5mm 2~4mm
130m2 14—20 4~5mm 2~4mm
150m2 14—20 4~5mm 2~4mm
300m2 14—20 4~5mm 2~4mm

结构及性能

1、本设备由两张卷制而成,形成了两个均匀的螺旋通道,两种传热介质可进行全逆流流动,大大增强了换热效果,即使两种小温差介质,也能达到理想的换热效果。

2、在壳体上的接管采用切向结构,局部阻力小,由于螺旋通道的曲率是均匀的,液体在设备内流动没有大的转向,总的阻力小,因而可提高设计流速使之具备较高的传热能力。

3、螺旋板式换热器按公称压力可分为PN0.6、1.0、1.6、2.5MPa(系指单通道能承受的工作压力)。按材质可分为碳素钢和不锈钢。用户可根据实际工艺情况选用。

4、单台设备不能满足使用要求时,可以多台组合使用,但组合时必须符合下列规定:

并联组合、串联组合、设备和通道间距相同。混合组合:一个通道并联,一个通道串联。
